銷售咨詢熱線：
18911365393
恭喜南京大學(xué)譚海仁教授在國際學(xué)術(shù)刊物 《Advanced Materials》上發(fā)表了題為“空間工程為全鈣鈦礦疊層太陽能電池提供了高效和光穩(wěn)定的寬帶隙鈣鈦礦”的最新研究成果。其中我公司代理的日本SAN-EI型號為XHS-50S1的雙燈高光譜匹配太陽光模擬器在研究過程中提供了有效的測試結(jié)果。
研究背景
寬帶隙（~1.8 eV）鈣鈦礦是在低成本單片全鈣鈦礦疊層太陽能電池中與窄帶隙鈣鈦礦配對的關(guān)鍵成分。 但是，寬帶隙鈣鈦礦太陽能電池的穩(wěn)定性和效率受限于光致鹵化物偏析和大光電壓不足。
主要內(nèi)容

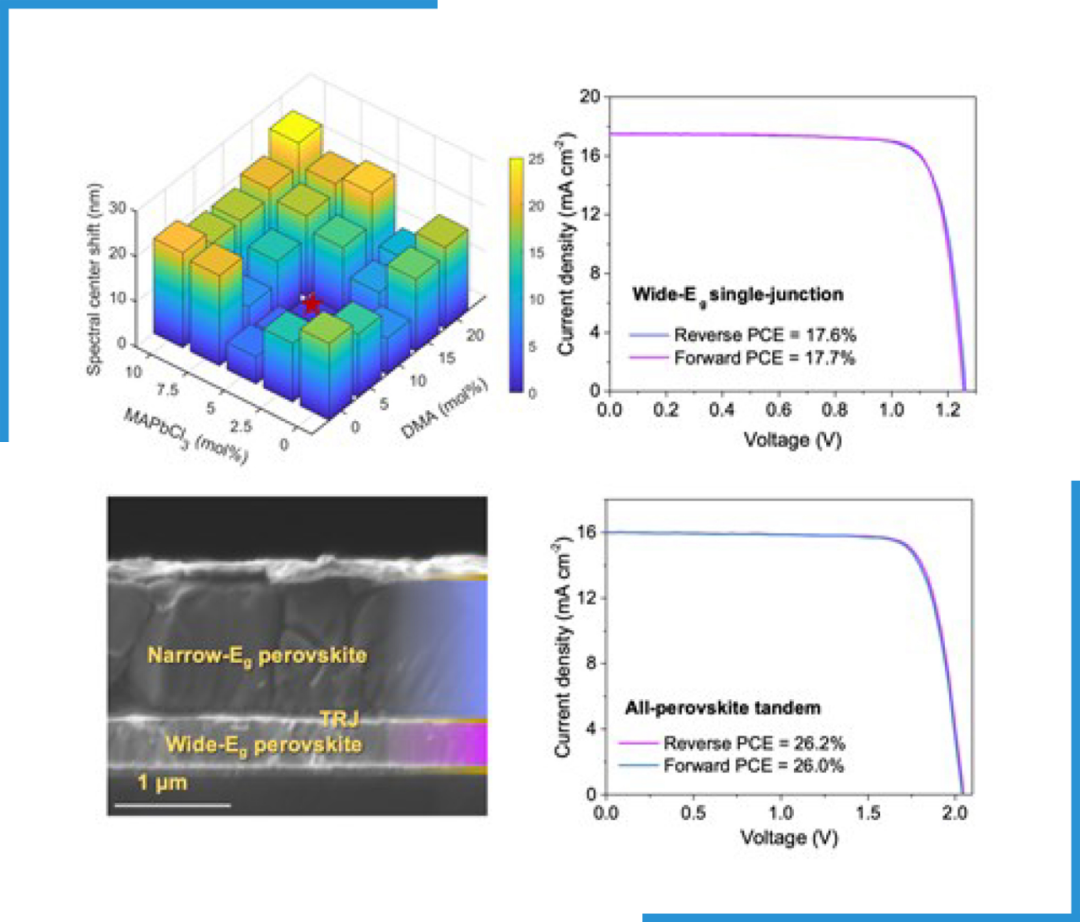

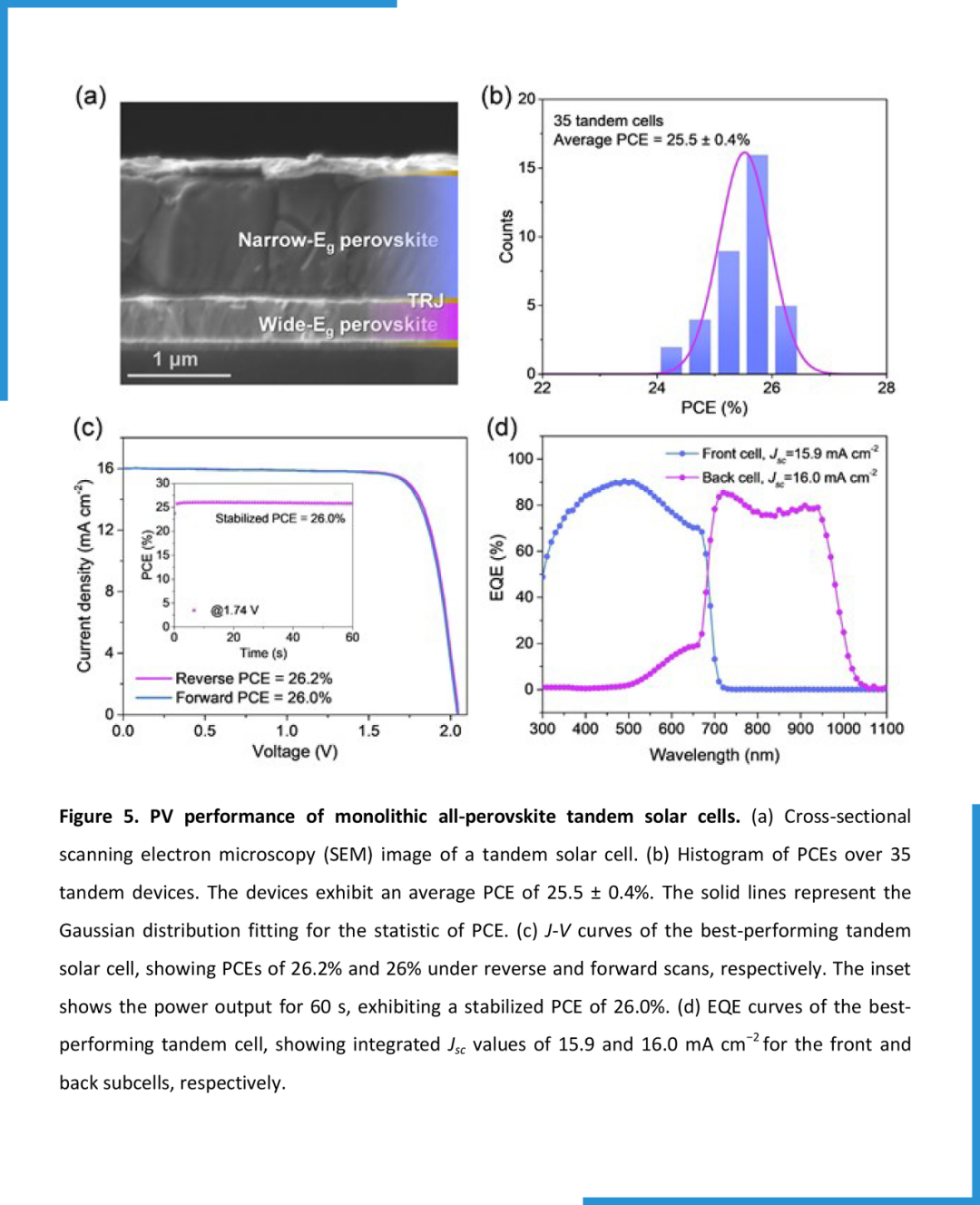

在本文中，南京大學(xué)譚海仁團(tuán)隊(duì)提出了一種空間工程，可獲得適用于全鈣鈦礦疊層的高質(zhì)量、光穩(wěn)定的寬帶隙鈣鈦礦(~1.8 eV)。 通過二甲基銨和氯化物合金化到混合陽離子混合鹵化物鈣鈦礦中，可以獲得溴化物含量較低，晶格應(yīng)變和陷阱密度同時達(dá)到最小化的寬帶隙鈣鈦礦。此時寬帶隙鈣鈦礦太陽能電池表現(xiàn)出顯著改善的性能和光穩(wěn)定性，在最大功率點(diǎn)運(yùn)行1000小時后仍能保持>90%的初始效率。 南京大學(xué)譚海仁團(tuán)隊(duì)通過空間工程制備三陽離子/三鹵化物寬帶隙鈣鈦礦，進(jìn)一步在全鈣鈦礦疊層太陽能電池中獲得了穩(wěn)定的26.0%的光電轉(zhuǎn)化效率，從而為多結(jié)光伏器件制備高效穩(wěn)定的寬帶隙子電池提供途徑。
測量實(shí)例

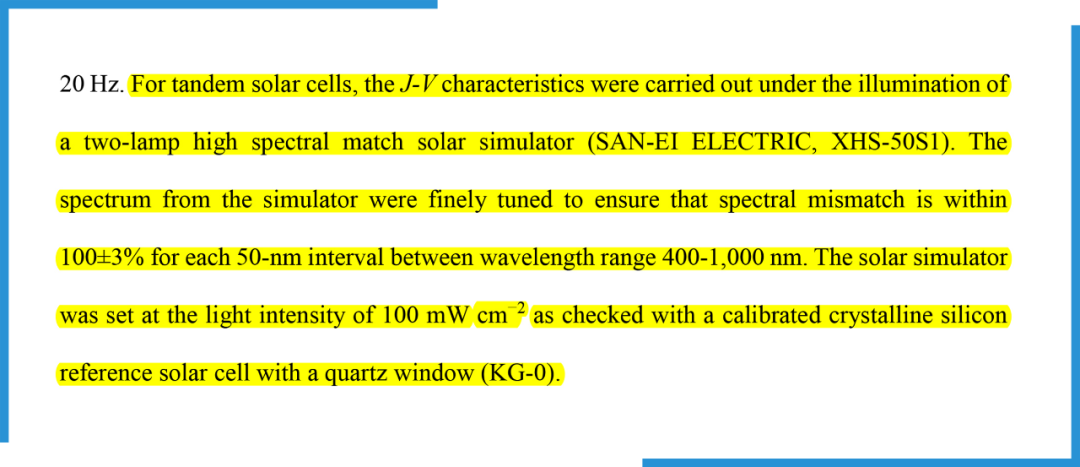

對于疊層太陽能電池，在雙燈高光譜匹配太陽光模擬器（SAN-EI ELECTRIC, XHS-50S1）的光照下進(jìn)行J-V等光電特性表征。太陽光模擬器的光譜經(jīng)過微調(diào)，確保在波長范圍400~1000 nm之間，以每50 nm的為間隔進(jìn)行區(qū)間積分，光譜適配在±3%以內(nèi)。太陽光模擬器的光照強(qiáng)度設(shè)置為100mW cm-2，同時用帶有石英窗口的校準(zhǔn)晶體硅基標(biāo)準(zhǔn)太陽能電池(KG-0)進(jìn)行核對。

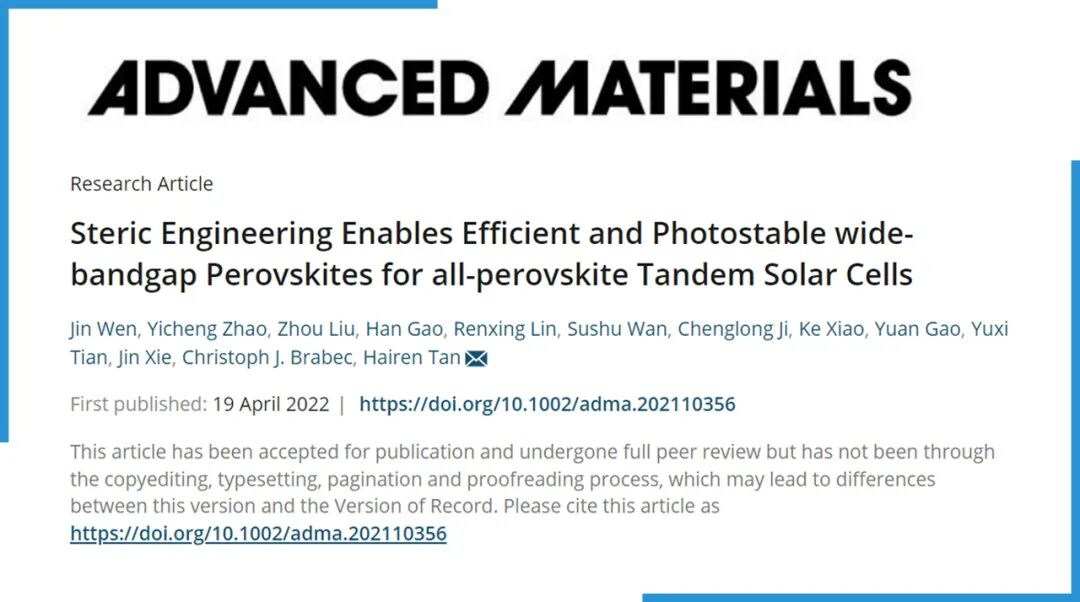

文獻(xiàn)信息：Steric engineering enables efficient and photostable wide-bandgap perovskites for all-perovskite tandem solar cells
Jin Wen, Yicheng Zhao, Zhou Liu, Han Gao, Renxing Lin, Sushu Wan, Chenglong Ji, Ke Xiao, Yuan Gao, Yuxi Tian, Jin Xie, Christoph J. Brabec and Hairen Tan*
